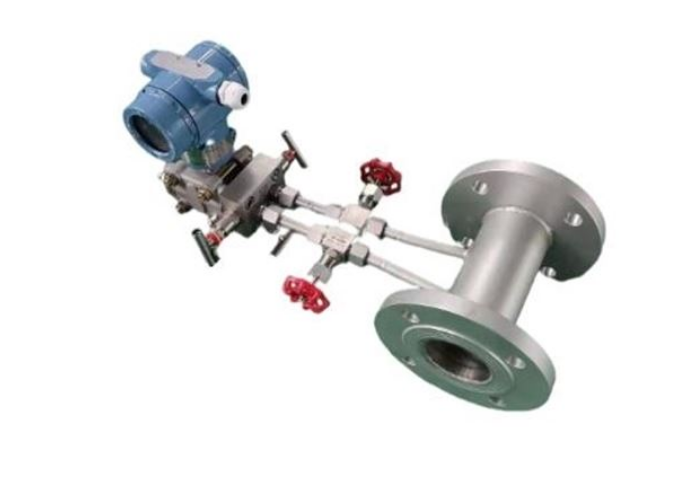

差压式孔板流量计：经典的流量“标尺”

　　在石油、化工、电力、供热等众多工业领域，准确测量管道中流体的流量是生产控制、计量结算和节能优化的基础。差压式孔板流量计作为一种历史悠久、技术成熟的流量测量仪表，因其结构简单、性能稳定、标准化程度高，至今仍在广泛应用。

　　🔬工作原理

　　差压式孔板流量计基于伯努利方程和连续性方程，其核心部件是一块安装在管道中的金属孔板（节流件）。当流体流经孔板时，流束在孔板处收缩，流速增加，静压降低，从而在孔板前后形成差压（ΔP）。该差压的平方根与流量成正比，通过测量差压即可计算出流量。

　　🔬一、结构组成：一次装置与二次仪表

　　差压式孔板流量计由一次装置和二次仪表两大部分构成。

　　1.一次装置（节流装置）

　　节流件：核心部件，常用的是标准孔板，其他还包括喷嘴、文丘里管等。

　　取压装置：用于引出孔板前后的差压信号，常见形式有环室取压、法兰取压和夹持环取压。

　　测量管段：带有精确加工内径的管道部分，确保与孔板配套。

　　2.二次仪表

　　差压变送器：将微弱的差压信号转换为标准的4–20mA电流或数字信号。

　　流量积算仪/显示单元：接收差压、压力、温度信号，进行补偿计算，并显示瞬时/累积流量。

　　辅助传感器：对于气体和蒸汽，通常还需配置压力和温度变送器，以实现工况补偿。

　　🎯主要应用场景

　　差压式孔板流量计适用于多种流体和工况：

　　气体流量测量：如天然气、空气、蒸汽等，广泛应用于锅炉、汽轮机等设备的配套计量。

　　液体流量测量：如水、油、化工原料等，用于供水、循环水、成品油等系统的流量监测。

　　蒸汽流量测量：在发电、供热等行业中，用于测量过热蒸汽、饱和蒸汽的流量，是贸易结算的重要依据。

　　💡特点与安装要求

　　差压式孔板流量计具有以下特点：

　　优点：结构简单，无可动部件，可靠性高，使用寿命长；测量精度稳定，有成熟的国际/国家标准（如ISO5167）支持，便于选型和校准；适用范围广，可测量多种流体和工况。

　　局限：压力损失较大；对直管段长度有较高要求，安装时需要前后预留足够长的直管段以保证测量精度；差压信号较小，对变送器和引压管路的安装有较高要求。
